トイレカーとは？ / 機能・種類

トイレカーはまるで住宅のトイレのように広くて清潔。
これまでの概念を覆す自走式仮設トイレです。

国土交通省 新技術情報提供システムNETIS登録商品

Toilet Carは国土交通省公共工事等における新技術活用システムNETIS（New Technology Information System）に登録されています。

※道路交通法を厳守し全くこのままの状態で車検に通る安全な製品です。

国土交通省が推奨する快適トイレ※の項目を満足する
自走式仮設トイレ トイレカー

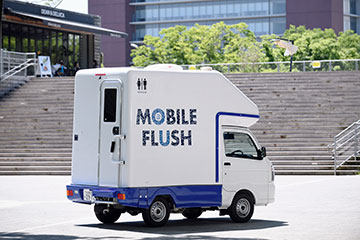

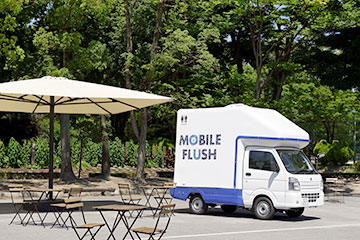

トイレカー外観

自走式仮設水洗トイレカーは法令を遵守した特種車両糞尿車であり、し尿が積載された状態での走行が可納な車両です。
また普通免許での運転が可能で移動を伴う利用の際に適しており、外観的にトイレと思われないスタイルなので女性も利用しやすく、また工事現場等では近隣への配慮にも長けています。

※「快適トイレ」は、男女ともに快適に使用できる仮設トイレの総称。
※国土交通省よりの「快適トイレ」標準仕様通達（PDF）

youtube

機能紹介動画

トイレカーの使用方法１

トイレカーの使用方法2

トイレカーの熱中症対策

layout

レイアウト

  • ノーマル
    タイプ

  • ワンルーム
    タイプ

  • ツールーム
    タイプ

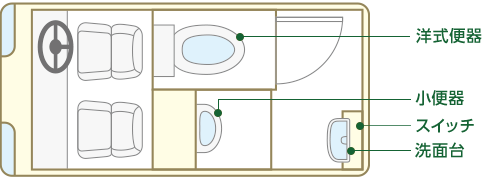

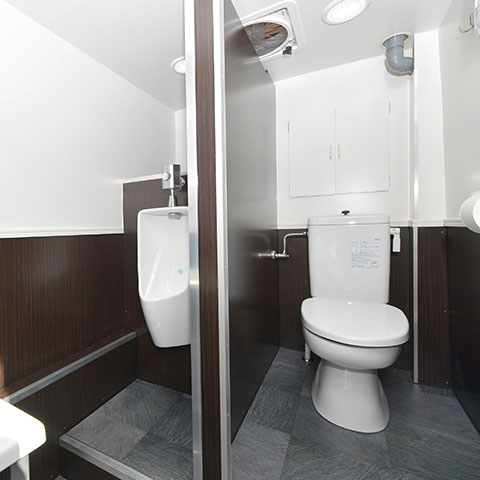

  • ノーマルタイプ

    小便器

    洋式便器

    洗面台

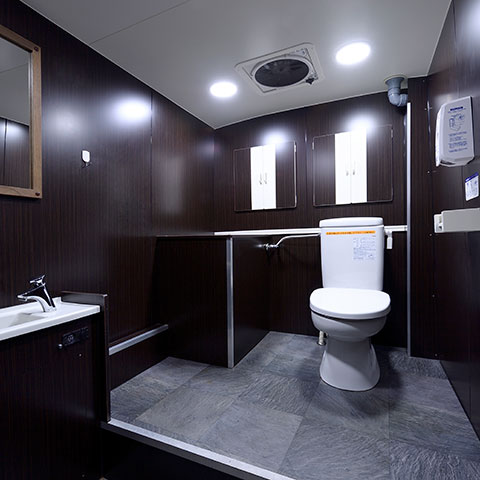

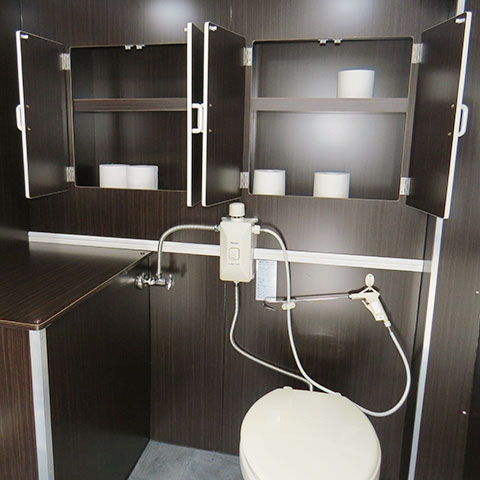

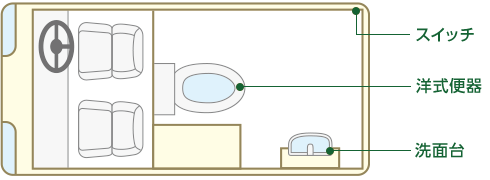

  • ワンルームタイプ

    洋式便器1個

    身だしなみスペース

    洗面台

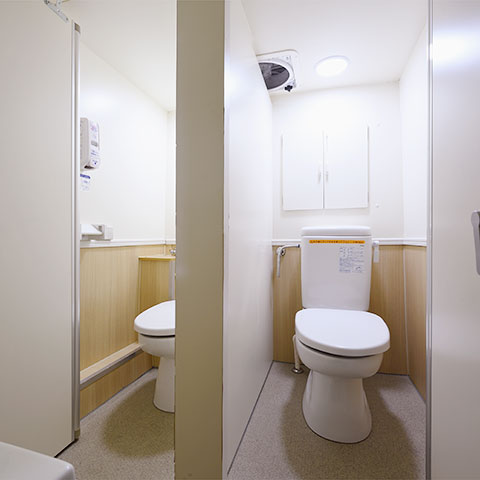

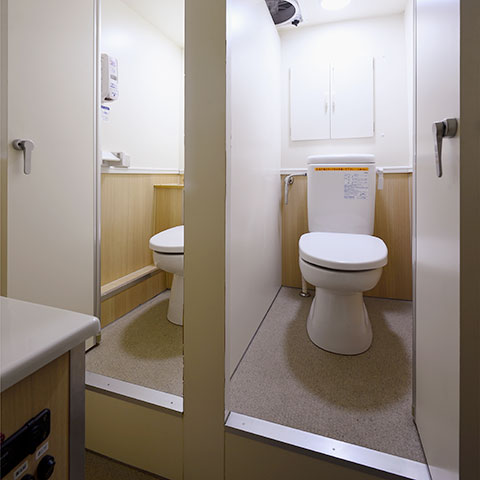

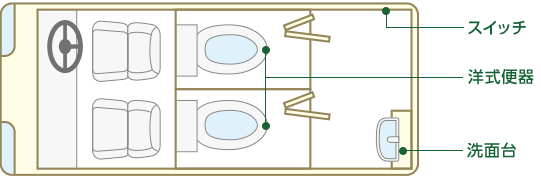

  • ツールームタイプ

    洋式便器2個

    洗面台

interior equipment

設備 / 内装

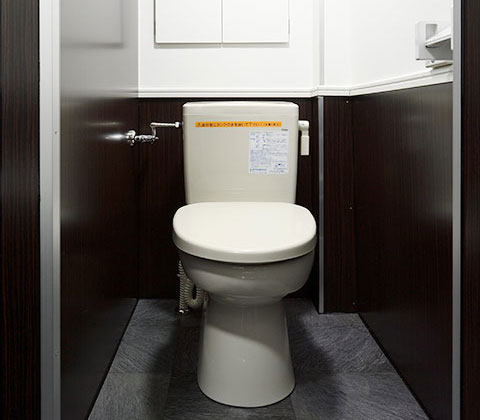

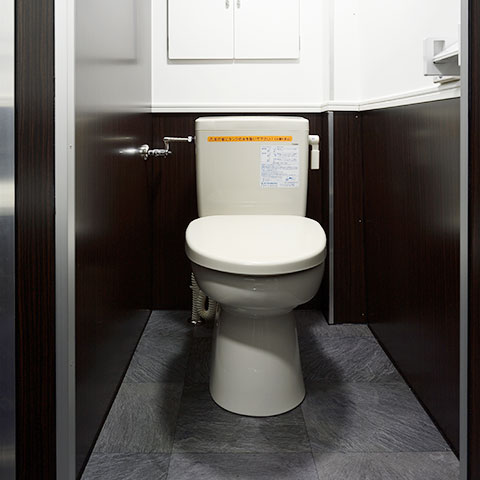

  • 個室洋式便座

    個室洋式便座

    小さな子どもやご高齢の方にやさしい洋式便座を採用しました。

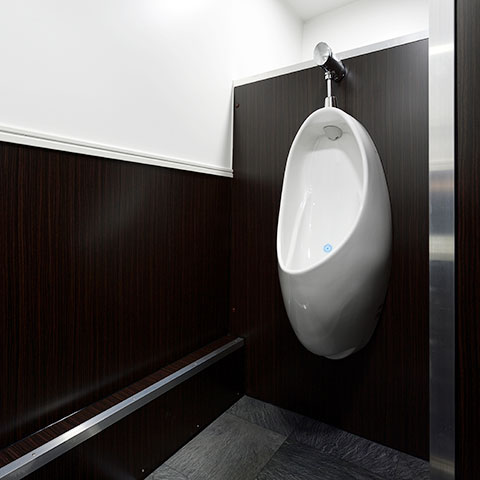

  • 小便器

    小便器

    トイレカーは小便器を設置することで使用回転率が向上させることが可能になりました。小便器上にはかばんを置ける柵があります。
    ※ノーマルタイプに設定

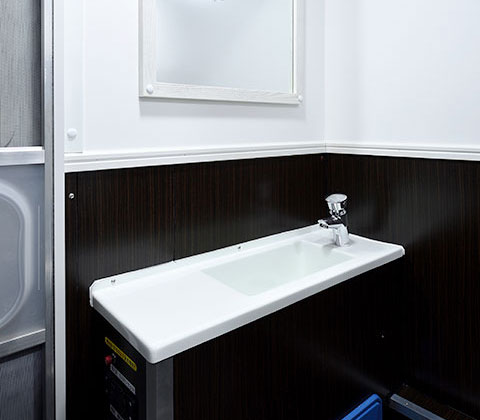

  • 手洗い場

    手洗い場

    手洗い場で衛生面をサポート。別途に借りずに済むので経費が削減できます。

  • 扉付き収納スペース

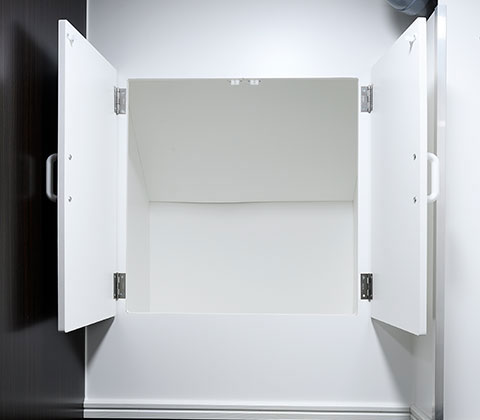

    扉付き収納スペース

    小便器の壁面上部と個室スペースの2箇所に扉付きの収納スペースを設けており、予備のペーパーや掃除道具を収納できます。移動・走行中の散乱を防ぎます。

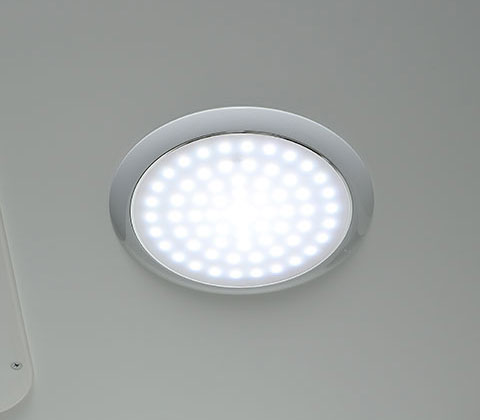

  • 照明

    照明

    照明設備を標準装備しているので、夜間の使用やトンネル内での使用の際にサブバッテリーの電力で点灯が可能です。より安全にご使用いただけます。

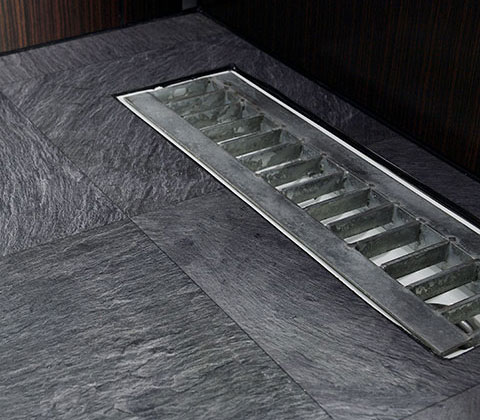

  • 防水加工

    防水加工

    室内は防水加工を施しているので掃除が簡単です。

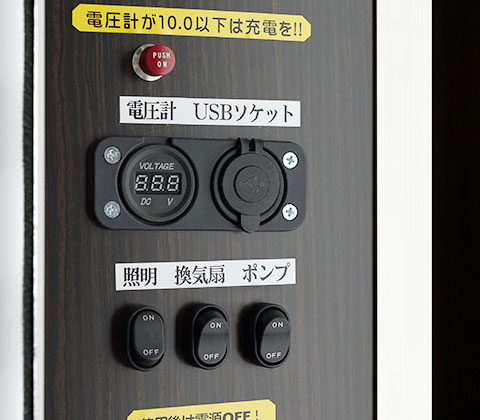

  • 操作スイッチ

    操作スイッチ

    各操作スイッチは外から手が届くところに集中して取り付けられています。

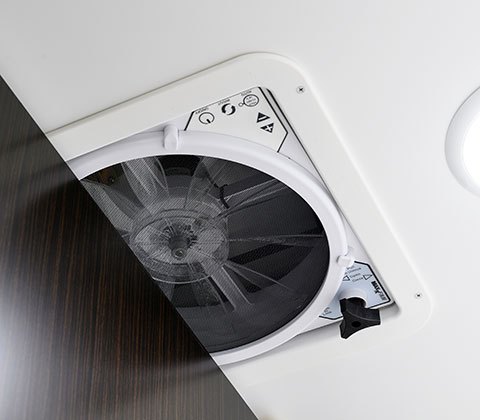

  • 換気扇

    換気扇

    天井部に大型吸排気式換気扇を標準装備。サブバッテリーの動力で、稼働中は常にファンを回し続ける事ができます。

exterior equipment

設備 / 外装

貯水タンク100ℓ、便槽タンク280ℓの大容量を実現。

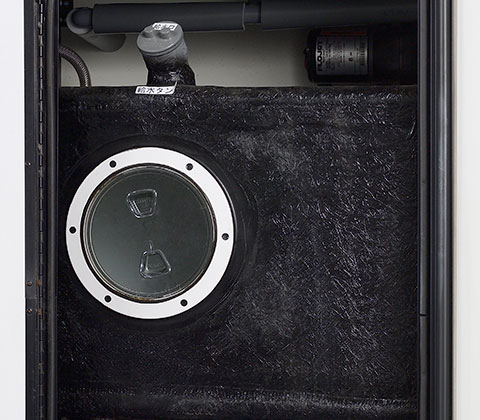

  • 給水タンク

    給水タンク

    給水タンクには便器水洗用と手洗い用水としての100ℓ貯水できます。便器からの汚水はバルブで完全に遮断でき、衛生的です。

  • 汚物タンク

    汚物タンク

    一般的な車載トイレの便槽容量は120ℓ前後ですが、トイレカーでは280ℓの余裕の容量を確保。バキュームカーのホースを差し込みやすい設計で、汲み取りが簡単です。

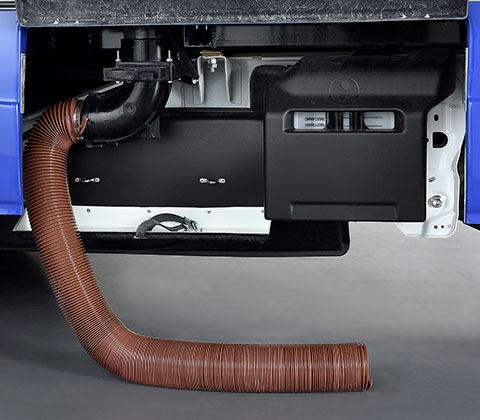

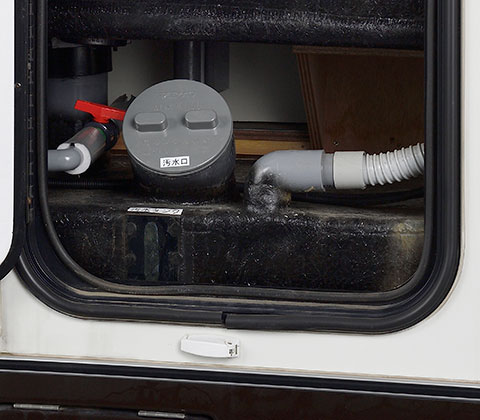

  • 排出口

    排出口

    溜まった汚物は排出口からシャッターバルブ式で排出が可能です。
    ※バキュームカーの要素を満たす排水ホース付

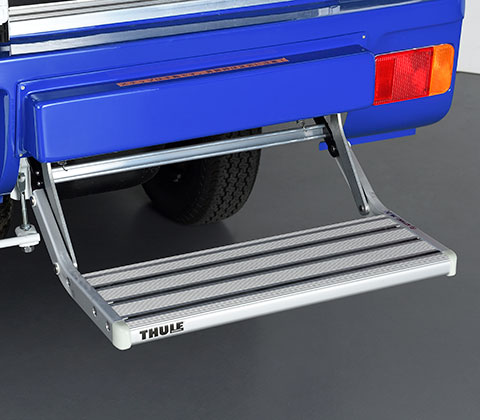

  • ステップ

    ステップ

    乗り降りが楽になるステップを装備。

  • 昇降手すり

    昇降手すり

    折り畳み式昇降手すりを標準装備。乗り降りの際つかまる所があると安心です。

  • 換気扇（室内用）

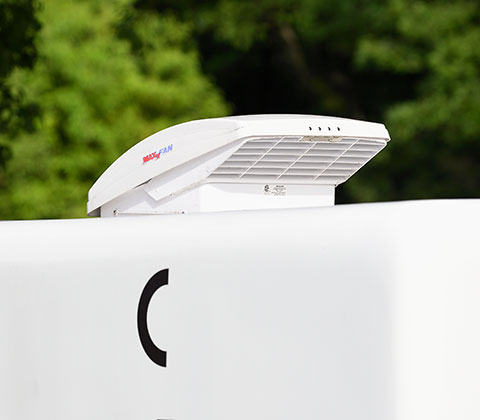

    換気扇（室内用）

    天井部に大型吸排気式換気扇を標準装備。サブバッテリーの動力で、稼働中は常にファンを回し続ける事ができます。

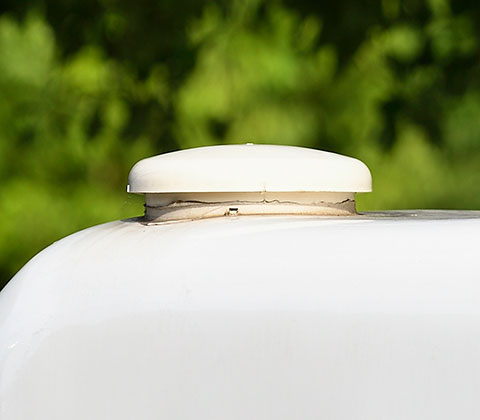

  • 換気口

    換気口

    便槽内の臭気やガスを抜きます。

  • 外部充電（専用ケーブル）

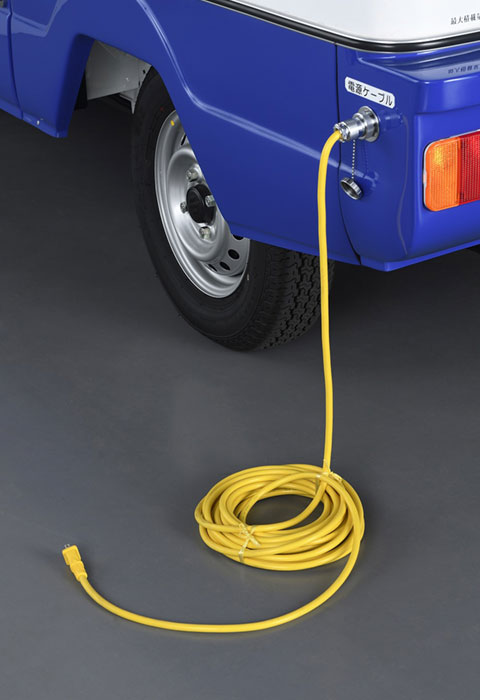

    外部充電（専用ケーブル）

    エンジン停止中でも室内の水洗トイレや換気扇など使えるようにサブバッテリーを搭載しています。過放電の場合、メインバッテリーと同様に走りながらの充電は可能ですが、付属の専用ケーブルを利用し、100Vの家庭用電源からの外部充電を推奨しています。

specs

外装寸法

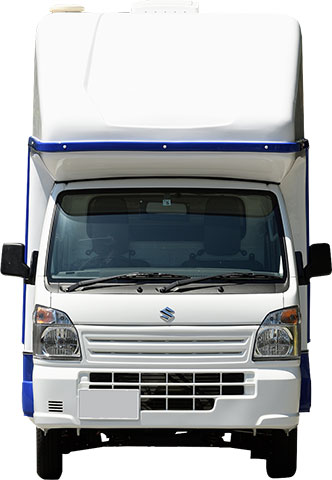

  • 正面

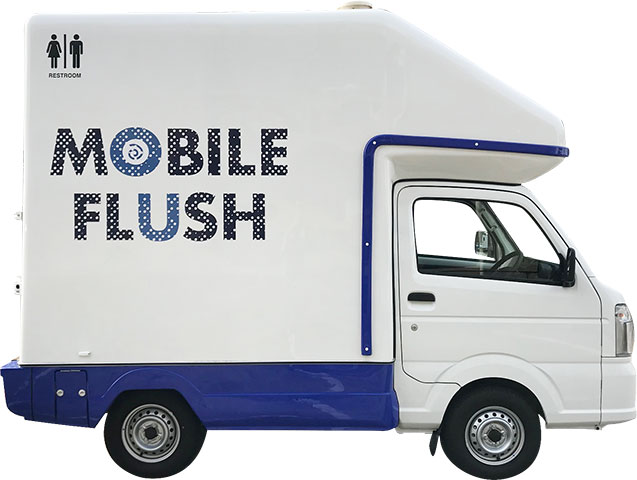

  • 右側面

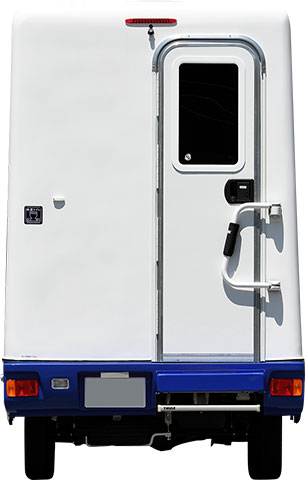

  • 背面

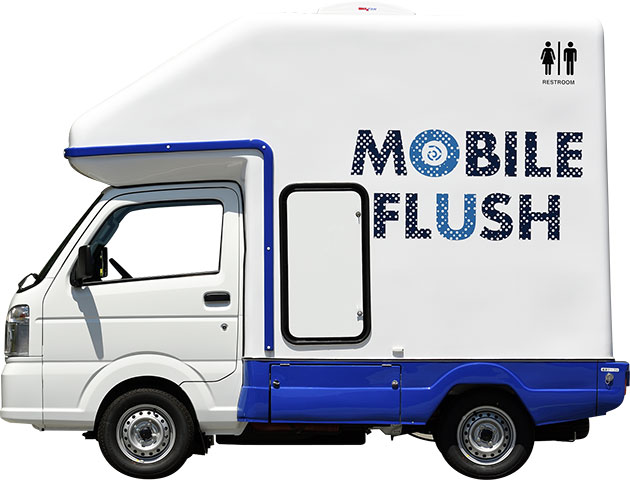

  • 左側面

  • 275cm

  • 車輌寸法

    （全高）275cm ×（全長）365cm ×（全幅）167cm

  • 室内高

    178cm

  • 給水タンク

    100ℓ

  • 便槽タンク

    280ℓ

  • ベース車仕様

    ベース：スズキ キャリィタイヤ：145R12-6PR LT
    エンジン：ガゾリン最高出力：35(48PS)/5,500
    駆動方式：2WD
    最大トルク(N・m/rpm)：62(6.3kg・m)/4,000
    定員：2名燃料タンク容量(ℓ)：40ℓ

  • 標準装備

    ・小便器・大便器・手洗い場・室内照明・格納式ステップ・大型吸排気式換気扇 ・延長ミラー
    延長ミラー     8ナンバー糞尿車登録

PDF

資料ダウンロード

カタログ(PDF)をダウンロード 快適自走式トイレカーの仕様(PDF)をダウンロード

※商品の開発・改良の為予告なく仕様を変更する場合がございます。詳しくはお問い合わせください。
※記載の車輌情報はノーマルタイプのものです。
